电迁移的定义
电迁移通常是指在电场作用下使金属离子发生迁移的现象。分别为发生在相邻导体表面的如常见的银离子迁移和发生在金属导体内部的金属化电子迁移。

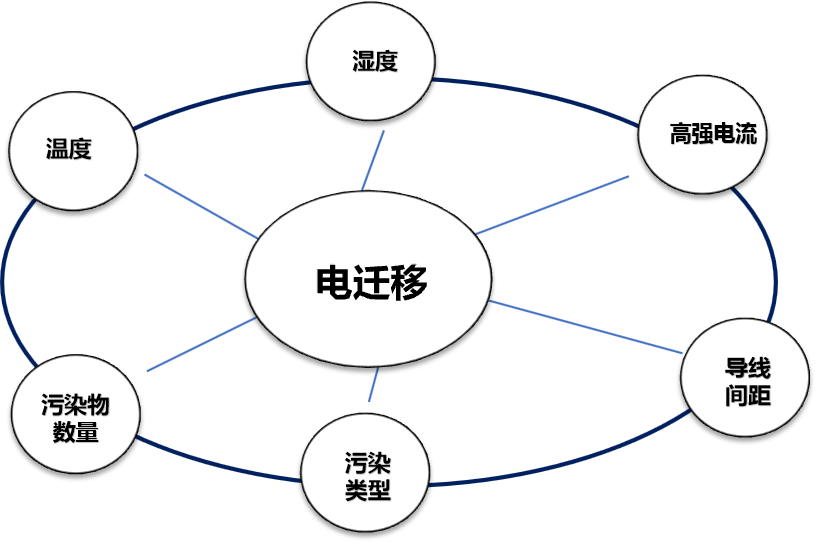

电迁移影响因素
湿度
温度
污染物数量
污染物类型
导线距离
高强电流
电迁移发生的三个阶段
路径形成;
初始化;
树枝状生长。

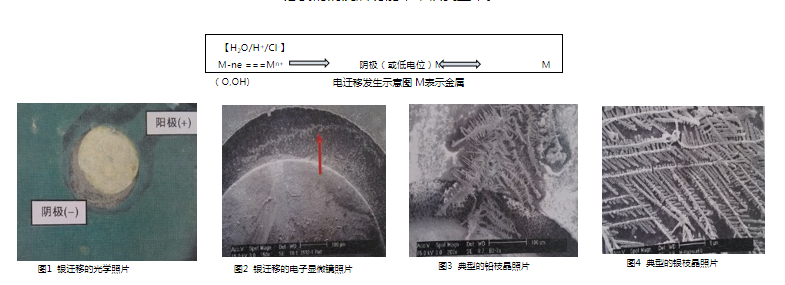

电迁移发生原因
枝晶产生的前提是金属发生了腐蚀,并存在电场的影响。而Ag、Pb、Zn等金属易于腐蚀,且在空气中氧化腐蚀反应的电极电位差小,可逆反应的吉布斯自由能较小导致电迁移非常容易发生,因而银的电迁移与枝晶的生长最容易发生。电迁移失效的PCBA在进行必要的清洗后功能常常恢复正常。
电迁移引起的失效案例分析

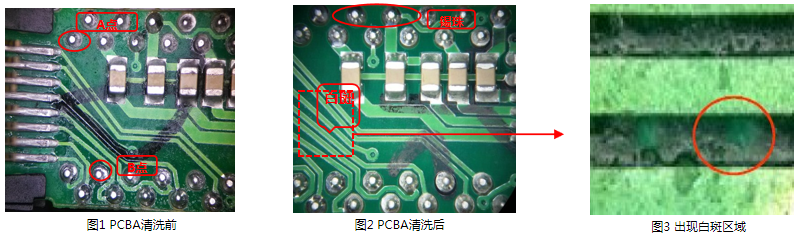

在体式显微镜下对样品失效位置进行外观检查及电测发现:客户反馈的失效点(A,B)之间的绝缘电阻值在45K Ω左右,失效区域的相邻导线之间的板面上存在多处明显白斑;而良品相同点之间的绝缘电阻值大于1010 Ω,板面未发现存在明显的白斑异常现象。经过正常清洗之后,PCBA板面焊盘周围无可见Flux残留物,白斑区域是在产品组装并使用一段时间之后才逐渐显现,用溶剂清洗不掉。
